Система охраны периметра

Создания протяженных рубежей охраны и обнаружения несанкционированного проникновения на охраняемую территорию

Описание системы охраны периметра

Область применения: в составе интегрированных систем безопасности (ИСБ), в том числе, видеонаблюдения, СКУД и др. или как автономная система охраны периметров и линейных объектов

Зона покрытия одним комплектом до 80 км

Не требует обслуживания линейной части

Точность локализации
воздействия от 5 м

Использование резервных волокон
для организации каналов связи

Отсутствие влияния электромагнитных
и радиочастотных помех

Работает на открытой ОС Linux

Срок службы линейной части от 25 лет

Работа линейной части
в диапазоне от −60° до +70° С

Не требует электропитания
линейной части

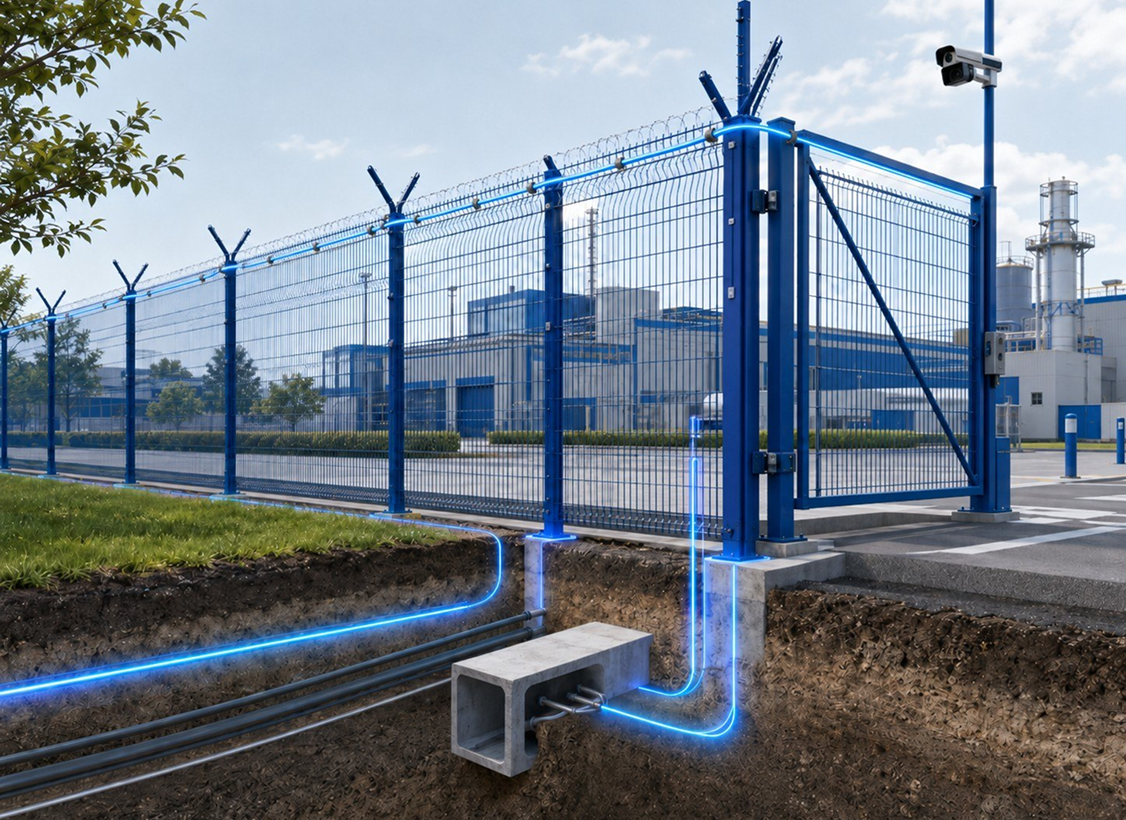

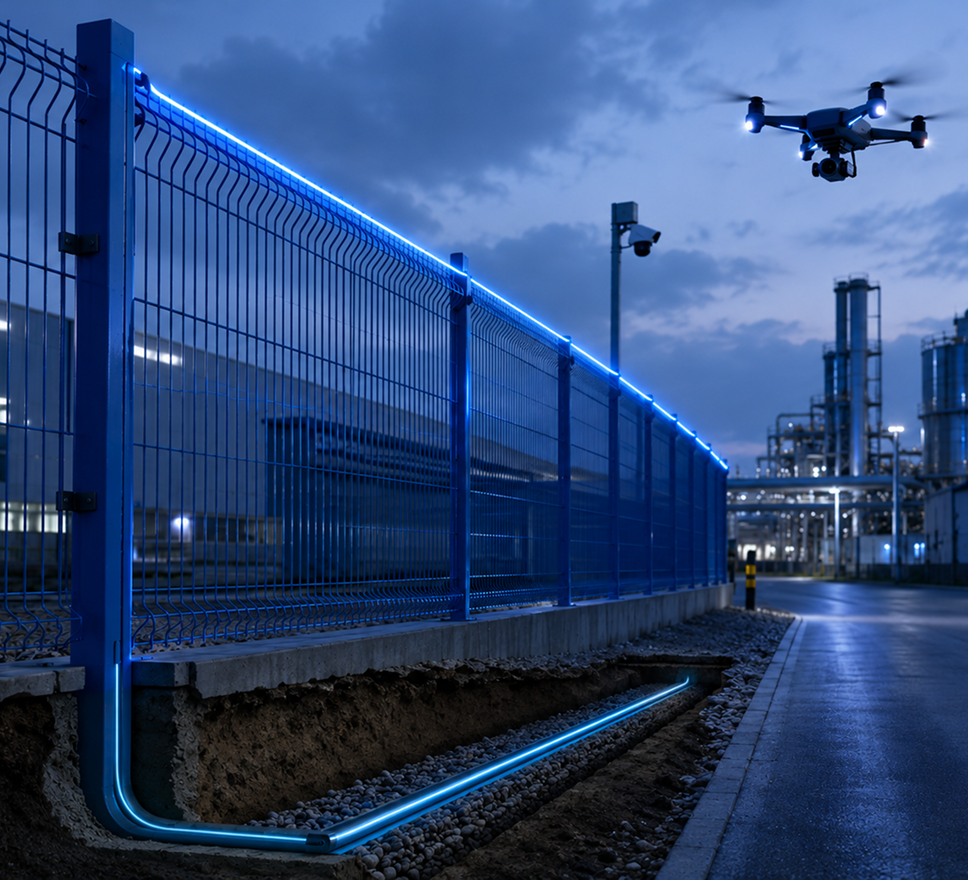

Пример установки системы охраны периметра

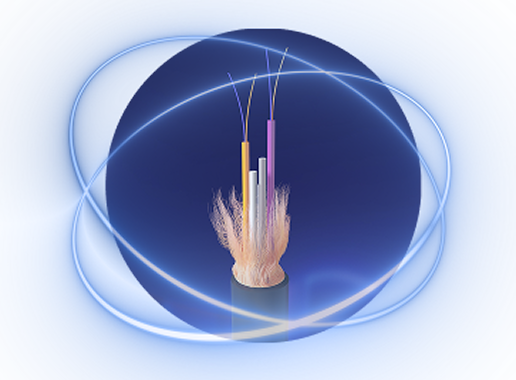

Волоконно-оптический вибрационный
кабель-сенсор

Волоконно-оптический сейсмический
кабель-сенсор

Хомут стальной для монтажа сенсора
на ограждение

Устройство разметочное для локальной разметки сенсора

Соединительная оптическая муфта

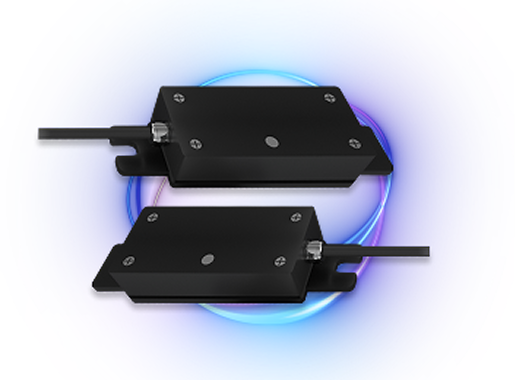

Извещатель магнитоуправляемый бесконтактный оптический для контроля состояния ворот и калиток

Интеграция БПЛА

Вибрационный рубеж

Вибрационный кабель-сенсор устанавливается на основном ограждении и/или на дополнительное ограждение (козырек, армированная колючая лента) с креплением специальными стяжками.

Возможно создавать несколько рубежей охраны, а также применять на ограждениях разного типа.

Каждый участок настраивается отдельно и к нему могут быть применены собственная настройка, фильтры, а также логика оповещения. Сейсмический рубеж — сейсмический кабель-сенсор укладывается в грунт на глубину 20–40 см и на расстоянии от рубежа охраны от 1 до 5 метров (в зависимости от задачи). Рубежей может быть несколько, в зависимости от задачи, что также позволяет определять направление движения нарушителя.

Система контроля положения

Для контроля положения «открыто/закрыто» перемещающихся отдельных частей ограждений – дверей, калиток, ворот и т.п. применяются извещатели магнитоуправляемые бесконтактные оптические.

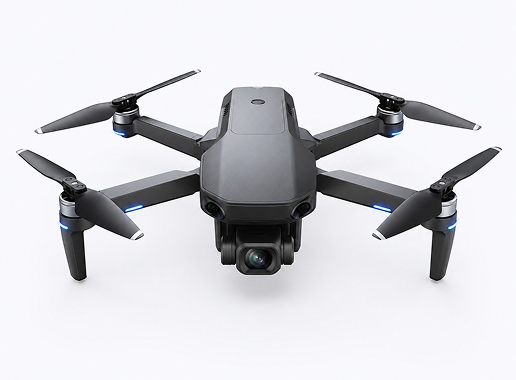

Интеграция БПЛА

БПЛА интегрируется с системой охраны периметра и автоматически вылетает после тревожного сигнала. Дрон выполняет визуальное подтверждение инцидента, передает фото- и видеоданные оператору, помогает уточнить характер события и ускоряет реагирование без немедленного выезда персонала.

Система Волна-Альфа – волоконно-оптическая виброакустическая

Работает на различных типах ограждений и позволяет отстроиться от типовых помеховых факторов (ветровая нагрузка, мелкие животные и т.д.). Адаптивные пороги и система автоматической подстройки дают возможность подстраиваться под изменяющиеся условия на объекте, учитывать дневные и сезонные изменения. Таким образом, система не требует в течение всего периода эксплуатации подстройки системы и дополнительных эксплуатационных затрат. Набор нескольких инструментов на уровне различных физических принципов, возможность одновременного применения двух рубежей охраны – сейсмического (в грунте) и вибрационного (на ограждении) и использование соответствующих программных модулей позволяет, программных модулей позволяет с высокой вероятностью обнаружить нештатное событие.

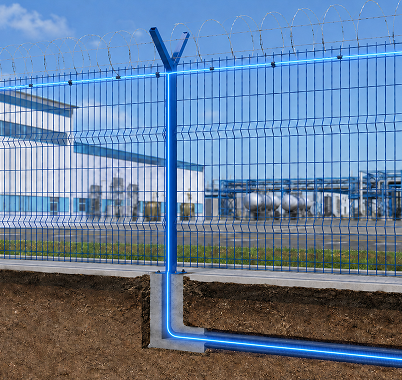

Сетчатое ограждение

Сенсор крепится к горизонтальной направляющей либо к струне АКЛ с помощью стального хомута.

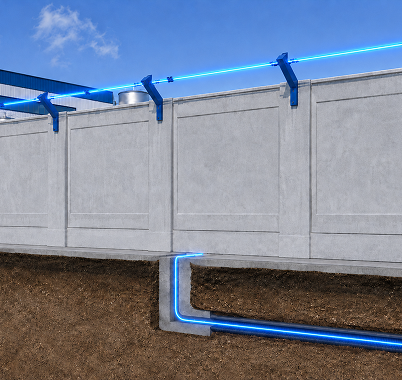

Бетонное ограждение

Поверх бетонного ограждения крепятся стальные уголки, между которыми натягивается стальная струна. Сенсор крепится к струне с помощью стального хомута.

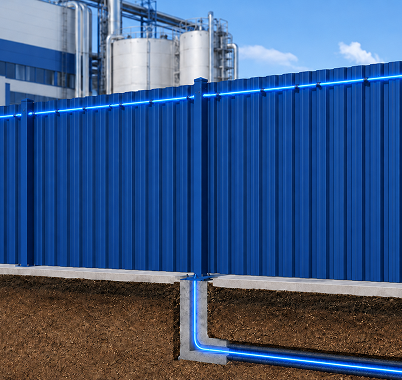

Ограждение из профилированного листа:

Сенсор крепится к полотну ограждения с помощью скобы и клепок либо стального хомута через заранее подготовленные отверстия

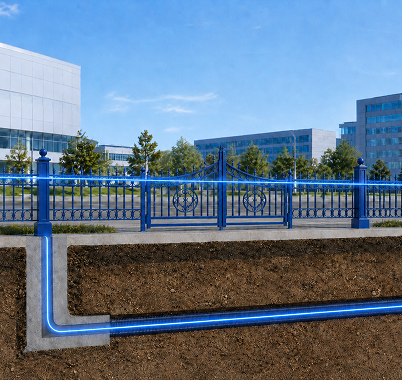

Декоративное ограждение:

Сенсор крепится к элементам ограждения с помощью скобы и клепок либо стального хомута через заранее подготовленные отверстия

Интеллектуальный модуль распознавания объектов позволяет идентифицировать объект в соответствии с библиотекой образов и сопровождать его при перемещении. Модуль позволяет определять параметры объекта — тип, скорость, направление движения и другие, в зависимости от задачи, типа и топологии расположения сенсоров

Принцип действия

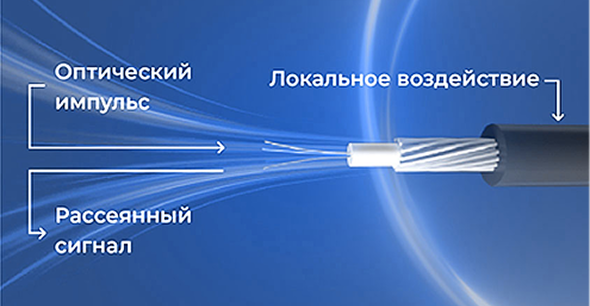

Принцип действия системы основан на анализе релеевского рассеяния в световоде волоконно-оптического кабель-сенсора, смонтированного вдоль объекта мониторинга. Внешние акустические и сейсмические воздействия меняют условия распространения оптического излучения в световоде, что позволяет фиксировать акустические и сейсмические аномалии с высокой точностью локализации (± 5 м).

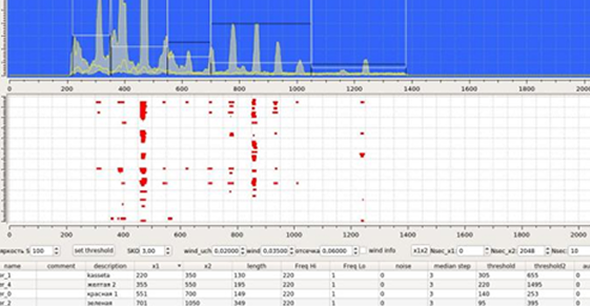

Каждое воздействие на кабель-сенсор отражается в анализируемой динамической картине интерференции волн в виде резкого всплеска в точке, соответствующей координате воздействия.

Параметры оптического сигнала анализируются в
Электронном блоке системы и передаются для
обработки, с последующей выдачей данных о месте и
описании воздействия на кабель-сенсор

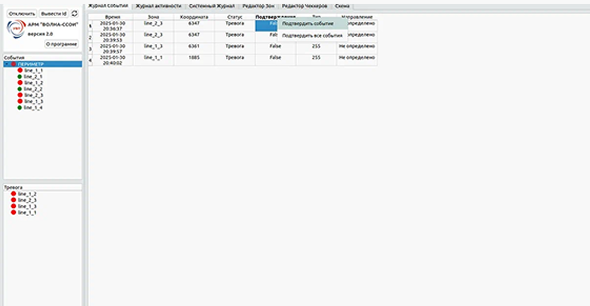

Обработанный сигнал передается и визуализируется
